●両端アイ型 ●両端ＳＫＳ型(SKO・SKN付)
油圧式荷重計システム
シリンダ方式の荷重計です。対象物の質量や張力をアナログ表示するため、現場での読み取りが容易にできます。
荷重を受ける部分と指示計が一体であるため可搬性に優れ、電源が必要ないため使用場所を選びません。
両端アイ型と、ＳＫシステム吊り具との組み合わせが可能な両端ＳＫＳ型があります。
●両端アイ型 ●両端ＳＫＳ型(SKO・SKN付)
※計量法の改正により、荷重表示は
kN表示となります。
用途
●トラックなどへの積み込みの際の重量チェック
●自社製品の自重計測に
特殊型
| 隔測式 | 測定しにくい設置場所、温度が高い場所に便利 です。リード線の長さは0.5m〜10mまで可能です。 標準寸法は1.5mです。 |
| オイル封印式 | 機械的な振動や荷重の脈動が激しい場所での 作動不良防止のために、指示計内にオイルを封 入したタイプです。 |
| 接点式 |
低接触圧スイッチで1接点・2接点があります。 |
| 遺留計式 | 最高荷重点で針を遺留するピークホールド機構 付です。 |

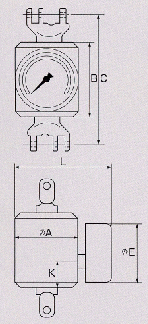

●両端アイ型
| 型番 | 荷重範囲 (0〜kN) |
φＡ | B | C | L | φE | φF | G | φH | K |  |
| TCZ2920 | 2 | 60 | 85 | 140 | 120 | 85 (φ75) |
13 | 18 | 25 | 20 | |
| 5 | |||||||||||
| 10 | |||||||||||
| TCZ4429 | 20 | 80 | 105 | 195 | 140 | 110 (φ100) |
25 | 30 | 50 | 23 | |
| 40 | |||||||||||
| TCZ7044 | 50 | 110 | 110 | 240 | 115 | 50 | 70 | 90 | 25 | ||
| 100 |
●両端ＳＫＳ型
| 型番 | 荷重範囲 (0〜kN) |
使用ＳＫＳ | φＡ | B | C | φE | Ｌ | K |  |
| TCZ4429 | 20 | SKS10 | 80 | 105 | 195 | 110 (φ100) |
140 | 23 | |
| 40 | SKS13 | ||||||||
| TCZ7044 | 50 | SKS16 | 110 | 110 | 240 | 155 | 25 | ||
| 100 | SKS18/20 |
