HVACアセンブリースタンダード固定方法

グリップルハングファストアセンブリー

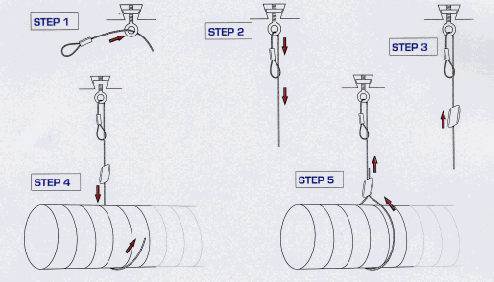

下記イラストレーションは一般的なアセンブリー方法です。

アプローチ方法はアルミクランプのついているループ側をアンカーポイントに入れ
メタルデッキに組み込まれているギヤーロックソケットにアセンブリーします。
グリップルハングファストは吊るす対象物を締め付ける為に
利用できます。ラセン形状ダクトやパイプでも
利用できます。現在の方法はダクト自体を直接巻き込む方法です。
利用されブラケットのコスト削減になっています。

ヒント
対象物は低い位置で施工し、その後
必要なレベルまで上方向で調整します。
この方法はアセンブリー自体を軽くする
為のキーの利用を回避できます。
