SUS304

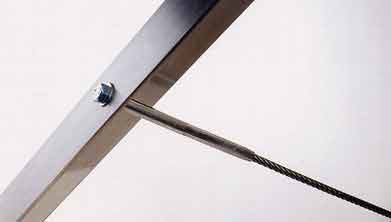

ナットエンドスウェージ
●フォークボルトターミナル・アイボルトターミナル・市販ボルトとの組み合わせが出来ます。
SUS304
●右ネジ

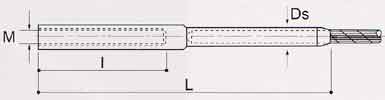

| 品番 | 適用ロープ径 (mm) |
ネジ径 M(mm) |
I(mm) | Ds(mm) | L(mm) (参考寸法) |
| NES-3Φ-5右×20 | 3 | M5 | 20 | 6 | 60 |
| NES-3Φ-5右×35 | 3 | M5 | 35 | 6 | 90 |
| NES-4Φ-6右×20 | 4 | M6 | 20 | 7 | 65 |
| NES-4Φ-6右×35 | 4 | M6 | 35 | 7 | 90 |
| NES-5Φ-6右×20 | 5 | M6 | 20 | 7 | 70 |
| NES-5Φ-6右×35 | 5 | M6 | 35 | 7 | 100 |
| NES-6Φ-8右×25 | 6 | M8 | 25 | 8.6 | 90 |
| NES-6Φ-8右×50 | 6 | M8 | 50 | 8.6 | 120 |
| NES-8Φ-10右×60 | 8 | M10 | 60 | 11.3 | 180 |
●左ネジ
| 品番 | 適用ロープ径 (mm) |
ネジ径 M(mm) |
I(mm) | Ds(mm) | L(mm) (参考寸法) |
| NES-3Φ-5左×20 | 3 | M5 | 20 | 6 | 60 |
| NES-3Φ-5左×35 | 3 | M5 | 35 | 6 | 90 |
| NES-4Φ-6左×20 | 4 | M6 | 20 | 7 | 65 |
| NES-4Φ-6左×35 | 4 | M6 | 35 | 7 | 90 |
| NES-5Φ-6左×20 | 5 | M6 | 20 | 7 | 70 |
| NES-5Φ-6左×35 | 5 | M6 | 35 | 7 | 100 |
| NES-6Φ-8左×25 | 6 | M8 | 25 | 8.6 | 90 |
| NES-6Φ-8左×50 | 6 | M8 | 50 | 8.6 | 120 |
| NES-8Φ-10左×60 | 8 | M10 | 60 | 11.3 | 180 |
ナットエンドスウェージ
