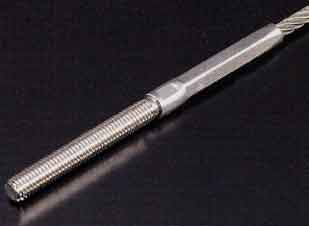

ボルトエンドスウェージ(六角かしめ)
●テンション金具の基本タイプです。
SUS304
●右ネジ
品番 | 適用ロープ径 (mm) |
ネジ径 M(mm) |
I(mm) | Ds(mm) | L(mm) 参考寸法 |
BES-3Φ-5右×15 | 3 | M5 | 15 | 5 | 50 |
BES-3Φ-5右×30 | 3 | M5 | 30 | 5 | 70 |
BES-3Φ-5右×60 | 3 | M5 | 60 | 5 | 100 |
BES-4Φ-6右×30 | 4 | M6 | 30 | 7 | 75 |
BES-4Φ-6右×60 | 4 | M6 | 60 | 7 | 105 |
BES-4Φ-8右×60 | 4 | M8 | 60 | 7.8 | 105 |
BES-5Φ-8右×30 | 5 | M8 | 30 | 7.8 | 80 |
BES-5Φ-8右×60 | 5 | M8 | 60 | 7.8 | 110 |
BES-5Φ-8右×80 | 5 | M8 | 80 | 7.8 | 130 |
BES-6Φ-10右×30 | 6 | M10 | 30 | 8.6 | 90 |
BES-6Φ-10右×60 | 6 | M10 | 60 | 8.6 | 120 |
BES-6Φ-10右×80 | 6 | M10 | 80 | 8.6 | 140 |
BES-8Φ-12右×80 | 8 | M12 | 80 | 11.3 | 170 |
BES-8Φ-12右×120 | 8 | M12 | 120 | 11.3 | 210 |
●左ネジ
品番 | 適用ロープ径 (mm) |
ネジ径 M(mm) |
I(mm) | Ds(mm) | L(mm) 参考寸法 |
BES-3Φ-5左×15 | 3 | M5 | 15 | 5 | 50 |
BES-3Φ-5左×30 | 3 | M5 | 30 | 5 | 70 |
BES-3Φ-5左×60 | 3 | M5 | 60 | 5 | 100 |
BES-4Φ-6左×30 | 4 | M6 | 30 | 7 | 75 |
BES-4Φ-6左×60 | 4 | M6 | 60 | 7 | 105 |
BES-4Φ-8左×60 | 4 | M8 | 60 | 7.8 | 105 |
BES-5Φ-8左×30 | 5 | M8 | 30 | 7.8 | 80 |
BES-5Φ-8左×60 | 5 | M8 | 60 | 7.8 | 110 |
BES-5Φ-8左×80 | 5 | M8 | 80 | 7.8 | 130 |
BES-6Φ-10左×30 | 6 | M10 | 30 | 8.6 | 90 |
BES-6Φ-10左×60 | 6 | M10 | 60 | 8.6 | 120 |
BES-6Φ-10左×80 | 6 | M10 | 80 | 8.6 | 140 |
BES-8Φ-12左×80 | 8 | M12 | 80 | 11.3 | 170 |
BES-8Φ-12左×120 | 8 | M12 | 120 | 11.3 | 210 |
