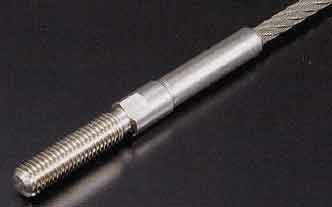

ボルトエンドスウェージ(丸かしめ)
●多品種のボルトエンドスウェージを提供することが出来ます。別作品も可能です。
●ステンレス(S)

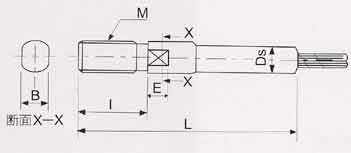

品番 | 適用ロープ径 (mm) |
ネジ径 M(mm) |
I(mm) | B(mm) | E(mm) | Ds(mm) | L(mm) (参考寸法) |
S-BES-6Φ-12右×39 | 6(6.3) | M12×1.75 | 39 | 9 | 7 | 10 | 99 |
S-BES-8Φ-14右×39 | 8 | M14×2.0 | 39 | 12 | 8 | 12 | 114 |
S-BES-9Φ-16右×45 | 9 | M16×2.0 | 45 | 14 | 10 | 14 | 129 |
S-BES-10Φ-16右×45 | 10 | M16×2.0 | 45 | 14 | 10 | 16 | 137 |
S-BES-11.2Φ-18右×50 | 11.2 | M18×2.5 | 50 | 17 | 11 | 18 | 151 |
S-BES-12Φ-20右×56 | 12 | M20×2.5 | 56 | 19 | 12 | 20 | 164 |
S-BES-12.5Φ-20右×56 | 12.5 | M20×2.5 | 56 | 19 | 12 | 20 | 167 |
S-BES-14Φ-22右×62 | 14 | M22×2.5 | 62 | 22 | 13 | 22 | 185 |
S-BES-16Φ-27右×76 | 16 | M27×3.0 | 76 | 24 | 16 | 26 | 216 |
S-BES-18Φ-27右×76 | 18 | M27×3.0 | 76 | 24 | 16 | 28 | 231 |
S-BES-20Φ-33右×92 | 20 | M33×3.5 | 92 | 30 | 20 | 32 | 265 |
S-BES-22Φ-33右×92 | 22 | M33×3.5 | 92 | 30 | 20 | 35 | 279 |
S-BES-22.4Φ-36右×101 | 22.4 | M36×4.0 | 101 | 32 | 22 | 35 | 293 |
S-BES-24Φ-36右×101 | 24 | M36×4.0 | 101 | 32 | 22 | 38 | 305 |
S-BES-25Φ-39右×109 | 25 | M39×4.0 | 109 | 36 | 23 | 40 | 321 |
S-BES-26Φ-39右×109 | 26 | M39×4.0 | 109 | 36 | 23 | 42 | 328 |
S-BES-28Φ-45右×126 | 28 | M45×4.5 | 126 | 41 | 27 | 45 | 363 |
S-BES-30Φ-45右×126 | 30 | M45×4.5 | 126 | 41 | 27 | 50 | 378 |
S-BES-32Φ-48右×134 | 32 | M48×5.0 | 134 | 46 | 29 | 50 | 402 |
●鉄(F)
品番 | 適用ロープ径 (mm) |
ネジ径 M(mm) |
I(mm) | B(mm) | E(mm) | Ds(mm) | L(mm) (参考寸法) |
F-BES-6Φ-12右×39 | 6(6.3) | M12×1.75 | 39 | 9 | 7 | 10 | 99 |
F-BES-8Φ-14右×39 | 8 | M14×2.0 | 39 | 12 | 8 | 12 | 114 |
F-BES-9Φ-16右×45 | 9 | M16×2.0 | 45 | 14 | 10 | 14 | 129 |
F-BES-10Φ-16右×45 | 10 | M16×2.0 | 45 | 14 | 10 | 16 | 137 |
F-BES-11.2Φ-18右×50 | 11.2 | M18×2.5 | 50 | 17 | 11 | 18 | 151 |
F-BES-12Φ-20右×56 | 12 | M20×2.5 | 56 | 19 | 12 | 20 | 164 |
F-BES-12.5Φ-20右×56 | 12.5 | M20×2.5 | 56 | 19 | 12 | 20 | 167 |
F-BES-14Φ-22右×62 | 14 | M22×2.5 | 62 | 22 | 13 | 22 | 185 |
F-BES-16Φ-27右×76 | 16 | M27×3.0 | 76 | 24 | 16 | 26 | 216 |
F-BES-18Φ-27右×76 | 18 | M27×3.0 | 76 | 24 | 16 | 28 | 231 |
F-BES-20Φ-33右×92 | 20 | M33×3.5 | 92 | 30 | 20 | 32 | 265 |
F-BES-22Φ-33右×92 | 22 | M33×3.5 | 92 | 30 | 20 | 35 | 279 |
F-BES-22.4Φ-36右×101 | 22.4 | M36×4.0 | 101 | 32 | 22 | 35 | 293 |
F-BES-24Φ-36右×101 | 24 | M36×4.0 | 101 | 32 | 22 | 38 | 305 |
F-BES-25Φ-39右×109 | 25 | M39×4.0 | 109 | 36 | 23 | 40 | 321 |
F-BES-26Φ-39右×109 | 26 | M39×4.0 | 109 | 36 | 23 | 42 | 328 |
F-BES-28Φ-45右×126 | 28 | M45×4.5 | 126 | 41 | 27 | 45 | 363 |
F-BES-30Φ-45右×126 | 30 | M45×4.5 | 126 | 41 | 27 | 50 | 378 |
F-BES-32Φ-48右×134 | 32 | M48×5.0 | 134 | 46 | 29 | 50 | 402 |
F-BES-34Φ-52右×146 | 34 | M52×5.0 | 146 | 50 | 31 | 54 | 430 |
F-BES-36Φ-56右×157 | 36 | M56×5.5 | 157 | 55 | 34 | 60 | 458 |
F-BES-38Φ-56右×157 | 38 | M56×5.5 | 157 | 55 | 34 | 60 | 473 |
F-BES-40Φ-60右×168 | 40 | M60×5.5 | 168 | 55 | 36 | 65 | 500 |
