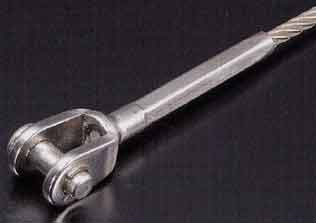

フォークエンドスウェージ(六角かしめ)
●アイボルト、アイプレート、フラットバーアングル等の穴の開いた箇所と
フォークピンで連結が出来ます
SUS304

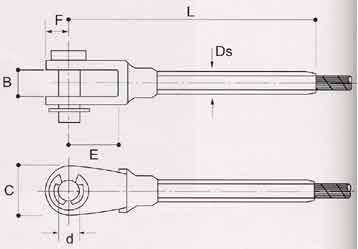

品番 | 適用ロープ径 (mm) |
B(mm) | C(mm) | d(mm) | E(mm) | F(mm) | Ds(mm) | L(mm) (参考寸法) |
FES-3Φ | 3 | 8 | 12.5 | 5 | 11.5 | 6.2 | 5 | 63 |
FES-4Φ | 4 | 9.5 | 14.5 | 6 | 12.5 | 7.3 | 7 | 72 |
FES-5Φ | 5 | 10 | 17.5 | 8 | 15 | 8.7 | 7.8 | 82 |
FES-6Φ | 6 | 11 | 21 | 10 | 20.5 | 10.5 | 8.6 | 100 |
FES-8Φ | 8 | 14 | 27 | 12 | 24.5 | 13.5 | 11.3 | 127 |

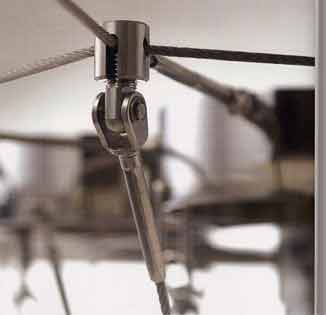

フォークエンドスウェージ+アイボルト+クロスクリップ
