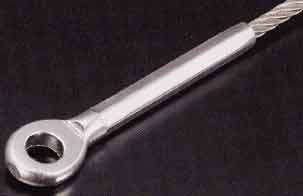

アイエンドスウェージ(六角かしめ)
●フォークナット、フォークボルト、リングキャッチ、シャックル等の連結ができます。
SUS304
品番 | 適用ロープ径 (mm) |

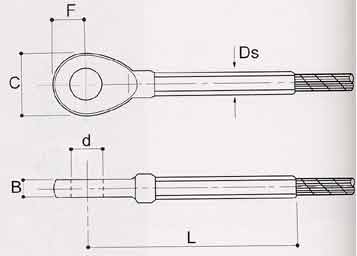

B(mm) | C(mm) | d(mm) | F(mm) | Ds(mm) | L(mm) 参考寸法 |
EES-3Φ | 3 | 4 | 13.5 | 6.5 | 8 | 5 | 54 |
EES-4Φ | 4 | 5 | 18 | 8.5 | 9 | 7 | 67 |
EES-5Φ | 5 | 6 | 21 | 10.5 | 11 | 7.8 | 76 |
EES-6Φ | 6 | 8 | 25 | 13 | 14 | 8.6 | 94 |
EES-8Φ | 8 | 10 | 30 | 14.5 | 15 | 11.3 | 119 |

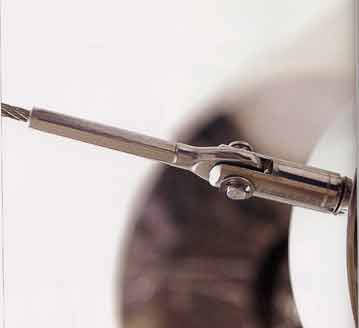

アイエンドスウェージ+フォークナットターミナル
