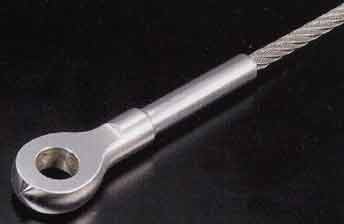

アイエンドスウェージ(丸かしめ)
●ステンレス(S)
品番 | 適用ロープ径 (mm) |

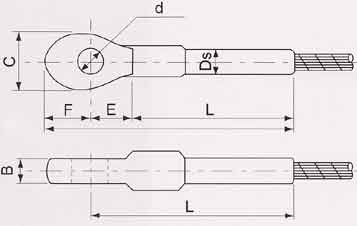

B(mm) | C(mm) | d(mm) | E(mm) | F(mm) | Ds(mm) | L(mm) (参考寸法) |
S-EES-6Φ | 6 | 10 | 24 | 13 | 23 | 13 | 10 | 82 |
S-EES-8Φ | 8 | 12 | 28 | 16 | 27 | 17 | 12 | 98 |
S-EES-9Φ | 9 | 14 | 31 | 18 | 28 | 18 | 14 | 104 |
S-EES-10Φ | 10 | 15 | 34 | 19 | 30 | 20 | 16 | 112 |
S-EES-11.2Φ | 11.2 | 17 | 37 | 21 | 32 | 22 | 18 | 122 |
S-EES-12Φ | 12 | 18 | 41 | 23 | 34 | 24 | 20 | 130 |
S-EES-12.5Φ | 12.5 | 19 | 42 | 24 | 35 | 25 | 20 | 134 |
S-EES-14Φ | 14 | 21 | 46 | 26 | 38 | 28 | 22 | 148 |
S-EES-16Φ | 16 | 24 | 52 | 29 | 41 | 31 | 26 | 165 |
S-EES-18Φ | 18 | 27 | 58 | 33 | 44 | 34 | 28 | 183 |
S-EES-20Φ | 20 | 30 | 64 | 36 | 48 | 38 | 32 | 201 |
S-EES-22Φ | 22 | 34 | 72 | 41 | 52 | 42 | 35 | 220 |
S-EES-24Φ | 24 | 36 | 76 | 43 | 55 | 45 | 38 | 237 |
S-EES-25Φ | 25 | 38 | 79 | 45 | 57 | 47 | 40 | 246 |
S-EES-26Φ | 26 | 39 | 81 | 46 | 58 | 48 | 42 | 254 |
S-EES-28Φ | 28 | 42 | 89 | 50 | 62 | 52 | 45 | 272 |
S-EES-30Φ | 30 | 45 | 94 | 53.5 | 66 | 56 | 50 | 291 |
S-EES-31.5Φ | 32 | 48 | 101 | 57.5 | 74 | 59 | 50 | 313 |
●鉄(F)
品番 | 適用ロープ径 (mm) |
B(mm) | C(mm) | d(mm) | E(mm) | F(mm) | Ds(mm) | L(mm) (参考寸法) |
F-EES-6Φ | 6 | 10 | 24 | 13 | 23 | 13 | 10 | 82 |
F-EES-8Φ | 8 | 12 | 28 | 16 | 27 | 17 | 12 | 98 |
F-EES-9Φ | 9 | 14 | 31 | 18 | 28 | 18 | 14 | 104 |
F-EES-10Φ | 10 | 15 | 34 | 19 | 30 | 20 | 16 | 112 |
F-EES-11.2Φ | 11.2 | 17 | 37 | 21 | 32 | 22 | 18 | 122 |
F-EES-12Φ | 12 | 18 | 41 | 23 | 34 | 24 | 20 | 130 |
F-EES-12.5Φ | 12.5 | 19 | 42 | 24 | 35 | 25 | 20 | 134 |
F-EES-14Φ | 14 | 21 | 46 | 26 | 38 | 28 | 22 | 148 |
F-EES-16Φ | 16 | 24 | 52 | 29 | 41 | 31 | 26 | 165 |
F-EES-18Φ | 18 | 27 | 58 | 33 | 44 | 34 | 28 | 183 |
F-EES-20Φ | 20 | 30 | 64 | 36 | 48 | 38 | 32 | 201 |
F-EES-22Φ | 22 | 34 | 72 | 41 | 52 | 42 | 35 | 220 |
F-EES-24Φ | 24 | 36 | 76 | 43 | 55 | 45 | 38 | 237 |
F-EES-25Φ | 25 | 38 | 79 | 45 | 57 | 47 | 40 | 246 |
F-EES-26Φ | 26 | 39 | 81 | 46 | 58 | 48 | 42 | 254 |
F-EES-28Φ | 28 | 42 | 89 | 50 | 62 | 52 | 45 | 272 |
F-EES-30Φ | 30 | 45 | 94 | 53.5 | 66 | 56 | 50 | 291 |
F-EES-31.5Φ | 32 | 48 | 101 | 57.5 | 74 | 59 | 50 | 313 |
F-EES-33.5Φ | 34 | 51 | 106 | 60.5 | 78 | 63 | 54 | 328 |
F-EES-35.5Φ | 36 | 54 | 113 | 64.5 | 82 | 67 | 58 | 349 |
F-EES-37.5Φ | 38 | 57 | 118 | 67.5 | 85 | 70 | 60 | 367 |
F-EES-40Φ | 40 | 60 | 125 | 71.5 | 89 | 74 | 65 | 385 |
