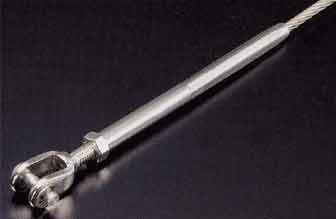

フォーク&ナットスウェージ
●左右のナットスウェージを使用することで、大きなアジャストが可能になります。
SUS304
●右ネジ

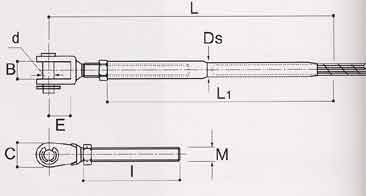

品番 | 適用ロープ径 (mm) |
ネジ径 M(mm) |
B(mm) | C(mm) | E(mm) | d(mm) | I(mm) | Ds(mm) | L1(mm) | L(mm) |
F&NS-3Φ-5右×60 | 3 | M5 | 7.5 | 13 | 11 | 5 | 40 | 6 | 60 | 95 |
F&NS-3Φ-5右×100 | 3 | M5 | 7.5 | 13 | 11 | 5 | 40 | 6 | 100 | 123 |
F&NS-4Φ-6右×60 | 4 | M6 | 7.5 | 13 | 11 | 5 | 30 | 7 | 60 | 85 |
F&NS-4Φ-6右×100 | 4 | M6 | 7.5 | 13 | 11 | 5 | 45 | 7 | 100 | 133 |
F&NS-5Φ-6右×60 | 5 | M6 | 8 | 13 | 11 | 5 | 30 | 7 | 60 | 88 |
F&NS-5Φ-6右×100 | 5 | M6 | 8 | 13 | 11 | 5 | 44 | 7 | 100 | 130 |
F&NS-6Φ-8右×80 | 6 | M8 | 9.5 | 14.2 | 12.4 | 6 | 35 | 8.6 | 80 | 105 |
F&NS-6Φ-8右×130 | 6 | M8 | 9.5 | 14.2 | 12.4 | 6 | 55 | 8.6 | 130 | 155 |
F&NS-8Φ-10右×80 | 8 | M10 | 11 | 17.3 | 14.5 | 8 | 60 | 11.3 | 180 | 210 |
●左ネジ
品番 | 適用ロープ径 (mm) |
ネジ径 M(mm) |
B(mm) | C(mm) | E(mm) | d(mm) | I(mm) | Ds(mm) | L1(mm) | L(mm) |
F&NS-3Φ-5左×60 | 3 | M5 | 7.5 | 13 | 11 | 5 | 40 | 6 | 60 | 95 |
F&NS-3Φ-5左×100 | 3 | M5 | 7.5 | 13 | 11 | 5 | 40 | 6 | 100 | 123 |
F&NS-4Φ-6左×60 | 4 | M6 | 7.5 | 13 | 11 | 5 | 30 | 7 | 60 | 85 |
F&NS-4Φ-6左×100 | 4 | M6 | 7.5 | 13 | 11 | 5 | 45 | 7 | 100 | 133 |
F&NS-5Φ-6左×60 | 5 | M6 | 8 | 13 | 11 | 5 | 30 | 7 | 60 | 88 |
F&NS-5Φ-6左×100 | 5 | M6 | 8 | 13 | 11 | 5 | 44 | 7 | 100 | 130 |
F&NS-6Φ-8左×80 | 6 | M8 | 9.5 | 14.2 | 12.4 | 6 | 35 | 8.6 | 80 | 105 |
F&NS-6Φ-8左×130 | 6 | M8 | 9.5 | 14.2 | 12.4 | 6 | 55 | 8.6 | 130 | 155 |
F&NS-8Φ-10左×80 | 8 | M10 | 11 | 17.3 | 14.5 | 8 | 60 | 11.3 | 180 | 210 |

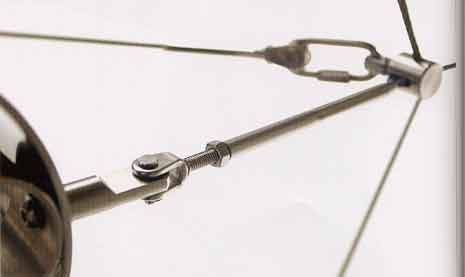

フォーク&ナットスウェージ+アイナットターミナル+クロスクリップ
