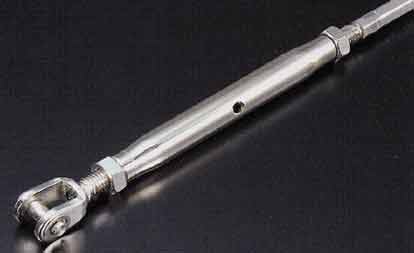

リギンスクリュー
●フォークボルトとワイヤロープを回転することなくパイプを回すだけで、簡単に張ることが出来ます。
SUS304

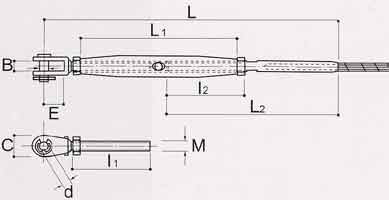

品番 | 適用ロープ径 (mm) |
ネジ径 M(mm) |
B(mm) | C(mm) | E(mm) | d(mm) | l1(mm) | l2(mm) | L1(mm) | L2(mm) | L(mm) |
RIGN-3Φ | 3 | M6 | 7.5 | 13 | 11 | 5 | 44 | 50 | 91 | 102 | 170 |
RIGN-4Φ | 4 | M6 | 7.5 | 13 | 11 | 5 | 41 | 50 | 90 | 113 | 182 |
RIGN-5Φ | 5 | M8 | 9.5 | 14.2 | 12 | 6 | 53 | 61 | 110 | 118 | 198 |
RIGN-6Φ | 6 | M10 | 10 | 17.2 | 15 | 8 | 57 | 67 | 120 | 139 | 230 |
RIGN-8Φ | 8 | M12 | 14 | 27 | 24 | 12 | 76 | 85 | 150 | 162 | 285 |
