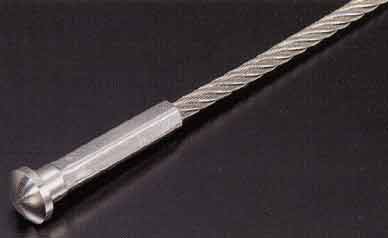

丸頭エンドスウェージ

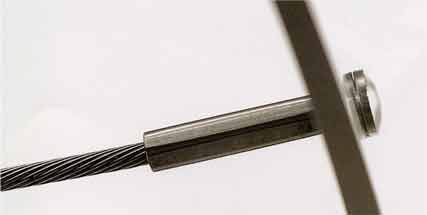

●アジャストの少ない所はボルトエンドスウェージとの組み合わせで簡単に張ることが出来ます。
SUS304

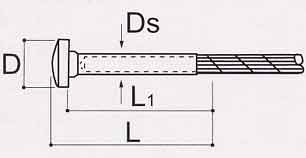

品番 | 適用ロープ径 (mm) |
ネジ径 D(mm) |
Ds(mm) | L1(mm) | L(mm) (参考寸法) |
MES-3Φ | 3 | 10 | 5 | 31 | 35 |
MES-4Φ | 4 | 12 | 7 | 36 | 40 |
MES-5Φ | 5 | 14 | 7.8 | 42 | 47 |
MES-6Φ | 6 | 16 | 8.6 | 52 | 58 |
MES-8Φ | 8 | 22 | 11.3 | 62 | 70 |
丸頭エンドスウェージ
