SUS304
フォークナットターミナル
●マジックテンションとの組み合わせでグレードアップしたパーツになります。
SUS304
●右ネジ
| 品番 | ネジ径 M(mm) |
B(mm) | D(mm) | d(mm) | I(mm) | E(mm) | F(mm) | L(mm) |
| FNT-4右 | M4 | 3.5 | 10 | 4 | 14 | 7 | 6.8 | 28.5 |
| FNT-5右 | M5 | 5 | 12 | 5 | 18 | 8.3 | 9 | 36 |
| FNT-6右 | M6 | 6 | 14 | 6 | 23 | 9.8 | 9.5 | 43 |
| FNT-8右 | M8 | 7 | 18 | 8 | 28 | 12.3 | 12.5 | 53.5 |
| FNT-10右 | M10 | 8 | 22 | 10 | 34 | 15 | 15.3 | 65.5 |
| FNT-12右 | M12 | 10 | 26 | 12 | 42 | 17 | 17.6 | 77.2 |
●左ネジ
| 品番 | ネジ径 M(mm) |
B(mm) | D(mm) | d(mm) | I(mm) | E(mm) | F(mm) | L(mm) |
| FNT-4左 | M4 | 3.5 | 10 | 4 | 14 | 7 | 6.8 | 28.5 |
| FNT-5左 | M5 | 5 | 12 | 5 | 18 | 8.3 | 9 | 36 |
| FNT-6左 | M6 | 6 | 14 | 6 | 23 | 9.8 | 9.5 | 43 |
| FNT-8左 | M8 | 7 | 18 | 8 | 28 | 12.3 | 12.5 | 53.5 |
| FNT-10左 | M10 | 8 | 22 | 10 | 34 | 15 | 15.3 | 65.5 |
| FNT-12左 | M12 | 10 | 26 | 12 | 42 | 17 | 17.6 | 77.2 |

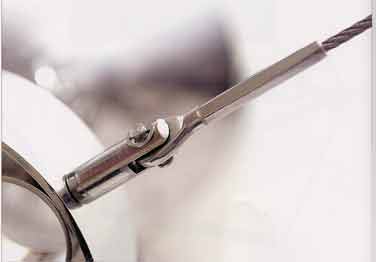

フォークナットターミナル+アイエンドスウェージ
