アイナットターミナル
●マジックテンションとの組み合わせも可能です。
SUS304
●右ネジ
品番 | ネジ径 M(mm) |
B(mm) | D(mm) | d(mm) | I(mm) | E(mm) | F(mm) | L(mm) |
ENT-4右 | M4 | 3.5 | 10 | 4 | 12 | 10.7 | 6 | 32 |
ENT-5右 | M5 | 5 | 12 | 5 | 15 | 13.5 | 7 | 39 |
ENT-6右 | M6 | 6 | 14 | 6 | 17 | 16 | 8 | 46 |
ENT-8右 | M8 | 7 | 18 | 8 | 28 | 19 | 10.5 | 62 |
ENT-10右 | M10 | 8 | 22 | 10 | 33 | 22 | 13 | 74 |
ENT-12右 | M12 | 10 | 26 | 12 | 39 | 27 | 15 | 88 |
●左ネジ
品番 | ネジ径 M(mm) |
B(mm) | D(mm) | d(mm) | I(mm) | E(mm) | F(mm) | L(mm) |
ENT-4右 | M4 | 3.5 | 10 | 4 | 12 | 10.7 | 6 | 32 |
ENT-5右 | M5 | 5 | 12 | 5 | 15 | 13.5 | 7 | 39 |
ENT-6右 | M6 | 6 | 14 | 6 | 17 | 16 | 8 | 46 |
ENT-8右 | M8 | 7 | 18 | 8 | 28 | 19 | 10.5 | 62 |
ENT-10右 | M10 | 8 | 22 | 10 | 33 | 22 | 13 | 74 |
ENT-12右 | M12 | 10 | 26 | 12 | 39 | 27 | 15 | 88 |

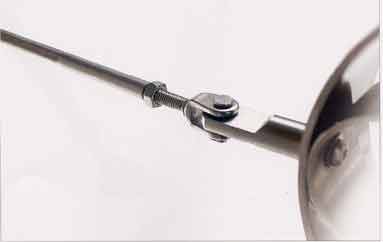

アイナットターミナル+フォーク&ナットスウェージ
