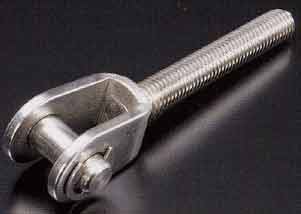

フォークボルト
●ナットエンドスウェージ、パイプターンバックル等の組み合わせが出来ます。
SUS304
●右ネジ
品番 | ネジ径 M(mm) |
B(mm) | C(mm) | d(mm) | I(mm) | E(mm) | L(mm) |
FB-6右 | M6 | 7.5 | 13 | 5 | 45 | 11 | 65 |
FB-8右 | M8 | 9.5 | 14.5 | 6 | 50 | 12.4 | 70 |
FB-10右 | M10 | 11 | 17.3 | 8 | 60 | 14.5 | 83 |
●左ネジ
品番 | ネジ径 M(mm) |
B(mm) | C(mm) | d(mm) | I(mm) | E(mm) | L(mm) |
FB-6左 | M6 | 7.5 | 13 | 5 | 45 | 11 | 65 |
FB-8左 | M8 | 9.5 | 14.5 | 6 | 50 | 12.4 | 70 |
FB-10左 | M10 | 11 | 17.3 | 8 | 60 | 14.5 | 83 |

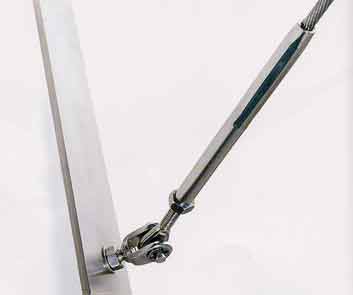

フォークボルト+アイボルトターミナル
