SUS304

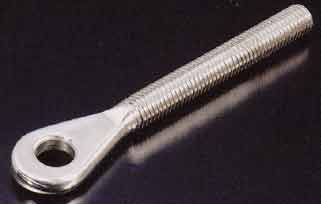

アイボルトターミナル
●ナットエンドスウェージ、パイプターンバックル等の組み合わせが出来ます。
SUS304
●右ネジ
| 品番 | ネジ径 M(mm) |
B(mm) | C(mm) | d(mm) | I(mm) | E(mm) | F(mm) | L(mm) |
| EBT-5右 | M5 | 3 | 12 | 5.5 | 41 | 11.5 | 7 | 69 |
| EBT-6右 | M6 | 4 | 14 | 6.5 | 47 | 13.5 | 8 | 68 |
| EBT-8右 | M8 | 5 | 17 | 8.5 | 57 | 16 | 10 | 83 |
| EBT-10右 | M10 | 6 | 22 | 10.5 | 63 | 20 | 13 | 96 |
| EBT-12右 | M12 | 8 | 24.5 | 13 | 80 | 23 | 14.5 | 117 |
●左ネジ
| 品番 | ネジ径 M(mm) |
B(mm) | C(mm) | d(mm) | I(mm) | E(mm) | F(mm) | L(mm) |
| EBT-5左 | M5 | 3 | 12 | 5.5 | 41 | 11.5 | 7 | 69 |
| EBT-6左 | M6 | 4 | 14 | 6.5 | 47 | 13.5 | 8 | 68 |
| EBT-8左 | M8 | 5 | 17 | 8.5 | 57 | 16 | 10 | 83 |
| EBT-10左 | M10 | 6 | 22 | 10.5 | 63 | 20 | 13 | 96 |
| EBT-12左 | M12 | 8 | 24.5 | 13 | 80 | 23 | 14.5 | 117 |
