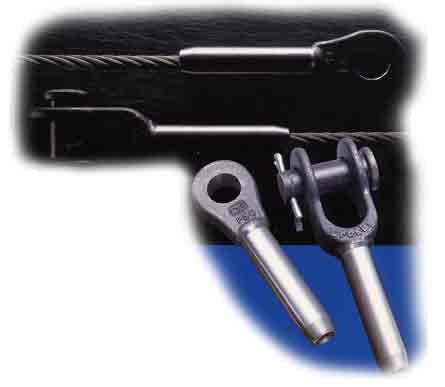

アイエンド
フォークエンド

 ＳＵＳ
アイエンド
フォークエンド
ネジエンド
※オーダー受注も可能です

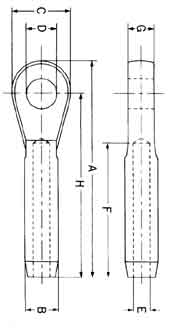

●アイエンド

適用ロープ径
 （単位mm）		 寸　法（単位mm） 重量
 (単位kg)
A B C D E F G H
6〜7 109.5 12.7 35.1 19.1 6.9 54.0 12.7 88.9 0.15
8 138.2 19.6 41.1 22.4 8.9 81.0 17.0 114.3 0.35
9〜10 138.2 19.6 41.1 22.4 10.4 81.0 17.0 114.3 0.33
11〜12 175.6 24.9 50.8 26.9 12.2 108.0 21.8 146.1 0.64
12〜13 175.6 24.9 50.8 26.9 14.0 108.0 21.8 146.1 0.61
14〜15 220.0 31.8 60.5 31.8 15.5 134.9 28.4 184.2 1.32
16 220.0 31.8 60.5 31.8 17.0 134.9 28.4 184.2 1.29
18〜20 261.1 39.4 73.2 36.6 20.3 161.9 33.3 219.1 2.22
22 303.3 43.2 79.2 42.9 23.9 188.9 38.1 257.2 3.30
24〜26 344.4 50.3 92.2 52.3 26.9 215.9 44.5 292.1 4.67
28 381.8 57.2 101.6 58.7 30.2 242.9 50.8 323.9 6.99
30〜32 430.3 64.3 114.3 65.0 33.8 269.9 57.2 365.1 9.71
34〜36 473.2 71.1 127.0 65.0 36.8 296.9 57.2 400.1 12.66
38〜42 511.0 78.2 139.7 71.4 40.1 323.9 63.5 431.8 16.33
44〜46 598.4 86.1 158.8 90.4 47.2 377.8 76.2 508.0 23.13
48〜51 701.5 100.1 196.9 96.8 53.6 431.8 82.6 584.2 40.82
56〜58 753.9 112.8 218.9 109.5 60.5 490.5 101.6 630.2 58.96
62〜64 790.4 125.5 218.9 109.5 66.5 501.7 101.6 666.8 65.77

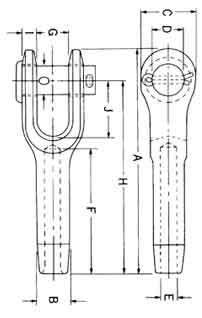

●フォークエンド

適用ロープ径
（単位mm）		 寸　法（単位mm） 重量
(単位kg)
A B C D E F G H I J
6〜7 122.2 12.7 35.1 19.1 6.9 54.0 17.5 101.6 9.5 38.1 0.24
8 158.7 19.6 41.1 22.4 8.6 81.0 20.6 134.9 11.9 44.5 0.51
9〜10 158.7 19.6 41.1 22.4 10.4 81.0 20.6 134.9 11.9 44.5 0.49
11〜12 198.4 24.9 50.8 26.9 12.2 108.0 25.4 169.9 14.3 50.8 0.94
12〜13 198.4 24.9 50.8 26.9 14.0 108.0 25.4 169.9 14.3 50.8 0.94
14〜15 241.3 31.8 60.5 31.8 15.5 134.9 31.8 206.4 16.7 57.2 2.03
16 241.3 31.8 60.5 31.8 17.0 134.9 31.8 206.4 16.7 57.2 1.94
18〜20 293.6 39.4 69.9 36.6 20.3 161.9 38.1 254.0 19.8 69.9 3.62
22 340.6 43.2 79.5 42.9 23.9 188.9 44.5 295.3 19.1 82.6 5.13
24〜26 392.9 50.0 93.7 52.3 26.9 215.9 50.8 339.7 22.2 95.3 8.07
28 439.7 57.2 103.1 58.7 30.2 242.9 57.2 381.0 25.4 108.0 11.79
30〜32 484.1 64.3 114.3 65.0 33.8 269.9 63.5 419.1 28.6 120.7 15.83
34〜36 531.9 71.1 127.0 65.0 36.8 296.9 63.5 460.4 28.6 133.4 20.14
38〜42 581.2 78.2 139.7 71.4 40.1 323.9 76.2 501.7 30.2 146.1 30.84
44〜46 676.4 86.1 158.8 90.4 47.2 377.8 88.9 584.2 39.7 171.5 39.69
48〜51 798.6 100.1 203.2 96.8 53.6 431.8 101.6 682.6 50.0 203.2 68.04
56〜58 831.9 112.8 225.6 109.5 60.5 490.5 108.0 704.9 53.8 171.5 83.91
62〜64 896.3 125.5 225.6 109.5 66.5 501.7 108.0 749.3 53.8 171.5 90.71

※オーダーメイドも承っております。
