●1点吊り組み合わせ例 シングルマスターリンクＭＧをご使用下さい。 シングルマスターリンクＭＧとロッキングフック ＢＫＧをチェーンＫＬＡで接続しています。 マスターリンクＭＧにはショートニング機能があり、 チェーンの長さを自在に調節することが出来ます。 ロッキングフックＢＫＧは安全性の高いトリガー式 ロックで掛けはずれを防ぎます。 MG1-EGKN シングルマスターリンクＭＧとスリングフックＥＧＫＮ をチェーンＫＬＡで接続しています。 スリングフックＥＧＫＮは堅牢なスプリングラッチを装 備し、幅広い作業内容にお使いいただけます。 シングルマスターリンクＭＧに替えて、マスター リンクＭＦとシングルグラブＣＧ、 シングルロックＣＬとの組み合わせも出来ます。 より広い開口部のマスターリンク が必要な場合等にご使用下さい。 |
 MG1-BKG |
 BKG |
 EGKN |

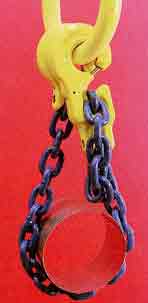

| ●1点吊り・チョーク吊り/バスケット吊り 組み合わせ例 グラビックシステムなら、シンプルな構成でショートニ ング・チョーク機能兼用のシステムが可能です。 ＢＳＧ(TG1-CL) マスターリンクＭＦにシングルグラブフックＣＧを結合し、 チェーンＫＬＡの他端はシングルロックＣＬを接続しています。 チョーク吊り、バスケット吊りに対応しています。 使用荷重については別表Ａをご覧下さい。 ＢＳ(TL1-CL) チェーンＫＬＡの両端にシングルロックＣＬを接続し、 マスターリンクＭＦに結合しています。 ショートニングの機能が不要の場合にご使用ください。 チョーク吊り、バスケット吊りに対応しています。 使用荷重については別表Ａをご覧下さい。 |
 ＢＳＧ(TG1-CL) 長さ調整機能付 |
 ＢＳ(TL1-CL) チェーン長固定 |
別表Ａ
使用荷重表
単位：t
(安全率1：5)
| ＫＬＡ チェーンサイズ (mm) |
1点吊り |
チョーク吊り
|
バスケット吊り |
||
| 60° | 90° | 120° | |||
| 8 | 2.0 | 1.6 | 2.5 | 2.1 | 1.6 |
| 10 | 3.2 | 2.6 | 4.2 | 3.5 | 2.6 |
| 13 | 5.2 | 4.2 | 4.8 | 5.6 | 4.2 |
| 16 | 8.0 | 6.4 | 10.7 | 8.8 | 6.4 |
 |
 TG1-CL |

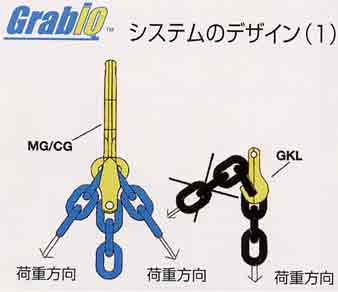

| 従来のシステムではショートニングの 向きは一方だけでした。 グラビックでは、いずれの向きの チェーンにも荷重がかけられます。 |
